南山农检楼P2实验室及用房改造项目粘贴钢板碳布补强抗震

本文由广东固之宝建筑科技有限公司，是深圳市腾锦建筑加固技术有限公司旗下子公司提供：

项目名称：农检大厦P2实验室加固项目粘贴钢板碳布补强抗震

项目地址：深圳市南山区学府路与桃李路交汇处附近西(邮编:518000)

项目简介： 南山农检楼P2实验室及配套用房改造项目选址位于深圳市南山区学府路131号农产品监督检验大楼四层至七层。

深圳市质量安全检验检测研究院（深圳市动物疫病预防控制中心）（以下简称“项目”，设有含生物危害实验室、兽医实验室。现位于南山区农业科技大厦十一层和十三层，因轨道13号线地铁工程及西丽枢纽工程建设需征拆农业科技大厦，项目拟搬迁至于深圳市南山区学府路131号农产品监督检验大楼（属于南山区人民政府资产）四层至七层用于建设生物危害实验室、兽医实验室。并且将一层20㎡架空区域改造成污水处理设备室。项目总建筑面积为2232.65㎡，其中生物危害实验室为732.65㎡，兽医实验室为1500㎡。生物危害实验室年检测量4000项/次，兽医实验室年检测量10000项/次。

施工工人编辑

钢板规范

1、钢板表面锈迹，在施工粘贴前必须清理除锈，且按图纸规定尺寸施工固定

2、粘贴钢板用胶量，适用国家规范内A级环氧结构胶，且每平方不得少于6kg-8kg

3、性能要求、抗拉强度不得低于30mpa、抗弯强度不能低于45mpa，抗压强度不能低于65mpa，伸长率超过1.2%

4、粘接钢板能力、钢对钢拉伸抗剪强度标准值不得低于15，平均值不能低于17mpa，钢对钢粘结抗拉强度33mpa以上

注：需符合GB 50728-2011,《工程结构加固材料安全鉴定技术规范》I 类胶A级技术质变。

施工场地照片

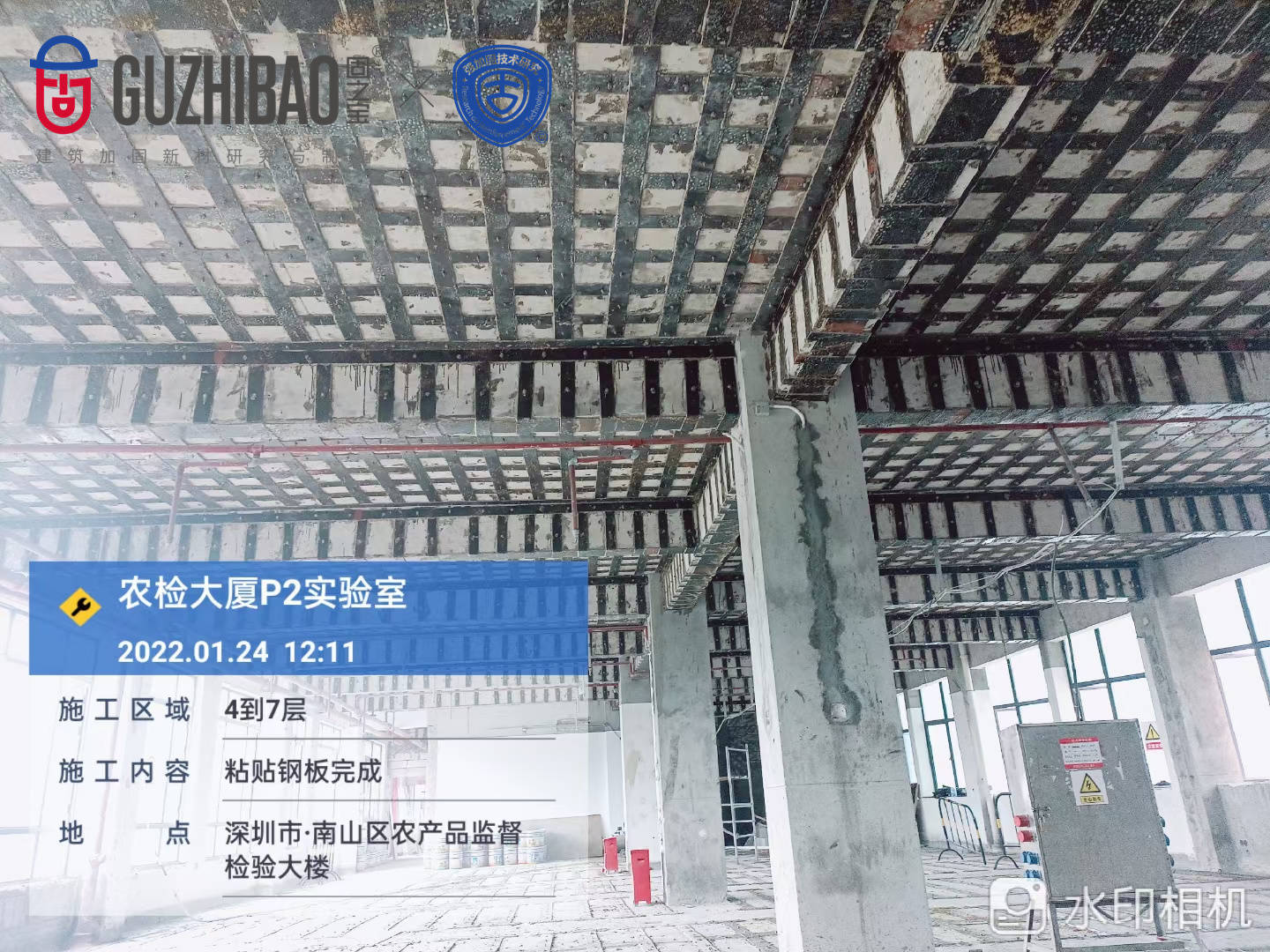

一、p2实验室4层到7层主楼板，采用粘贴钢板补强工艺，利用锚栓锚固固定钢板

1、设计间隙150cm，钢板厚度4mm，锚栓间距300cm

2、两头用100cm宽钢板压条

3、横梁采用U行100cm宽钢板，梁低采用20cm宽碳纤维布300g粘贴

粘贴钢板编辑

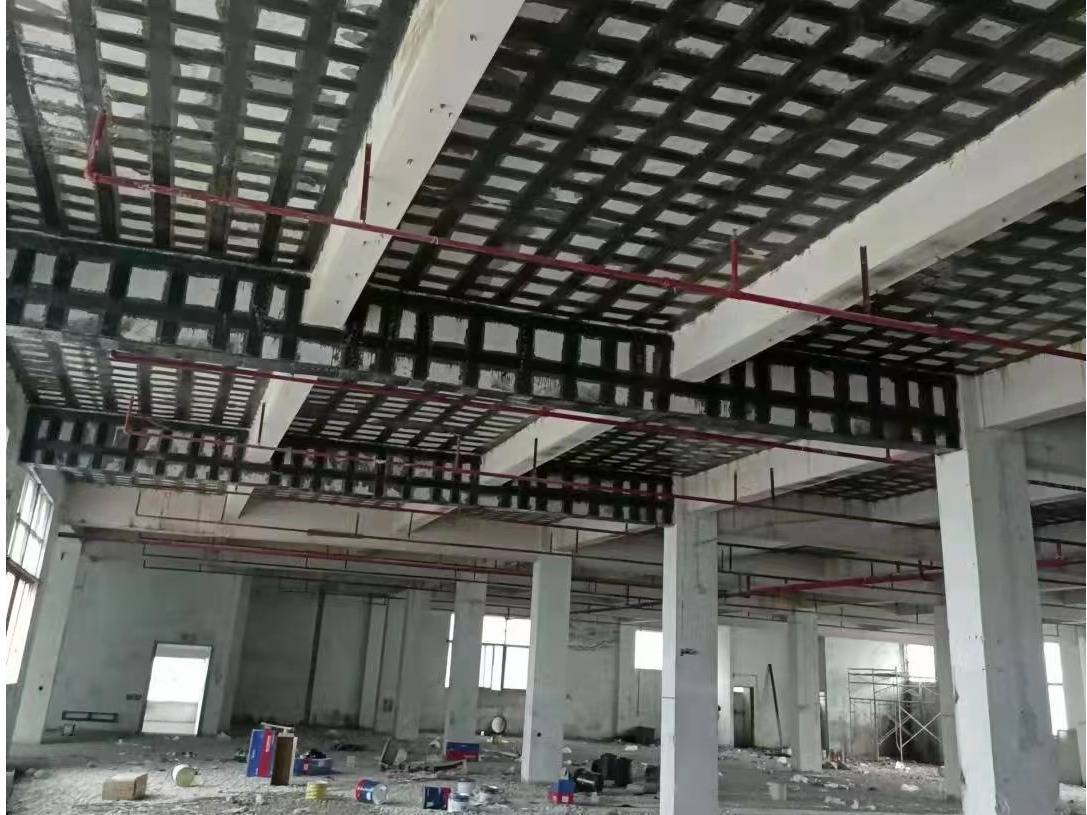

碳纤维工艺区域

二、p1库房室4层-7层

碳纤维布材料性能:

1、碳纤维编织布抗拉强度mpa不得低于3400，受拉弹性模量不得低于2.3*10，伸长率不得低于1.6%

2、环氧浸渍胶水抗拉强度不得低于38mpa，伸长率不得低于1.5%

3、粘结能力不得低于标准值14，平均值16mpa，不挥发物含量99%

碳纤维施工规范：

1、按图纸显示楼板板低以间距450*300粘贴100mm宽度300g碳纤维布，且碳纤维布强度不得低于3400mpa以下。

2、横梁采用10cm两条（含压条），中间距450cm，靠近量采用300间距两条

3、涂胶水，涂胶水前如有坑洼不平整需使用修补胶找平后刷上浸渍胶专用碳纤维浸渍胶，每平方用量不得低于0.8公斤。

3、碳纤维织物k数值不得低于12k（以送检报告位置）

粘贴碳纤维布编辑

项目地址：深圳市南山区农产品监督检验大楼

品牌方：固之宝（广东固之宝建筑科技有限公司）

材料公司：深圳市腾锦建筑加固技术有限公司

材料清单：

固之宝碳纤维布GZB-TJ

环氧结构粘钢胶GZB-ZG

环氧结构灌注胶GZB-GZ

碳纤维浸渍胶GZB-T

环氧修补胶封边胶GZB-F

化学锚栓m12

膨胀锚栓m10
